蝶閥有幾種分類？那種最好用？
蝶閥種類繁多，優點也非常明顯。能耐高溫，適用壓力范圍廣，閥門公稱通徑大，自潔能力強，閥體采用碳鋼制造，閥板的密封圈材質也有很多選項。經常被用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。今天我們就從多個方面來講下蝶閥的分類吧。
一、按驅動方式分
(1)電動蝶閥

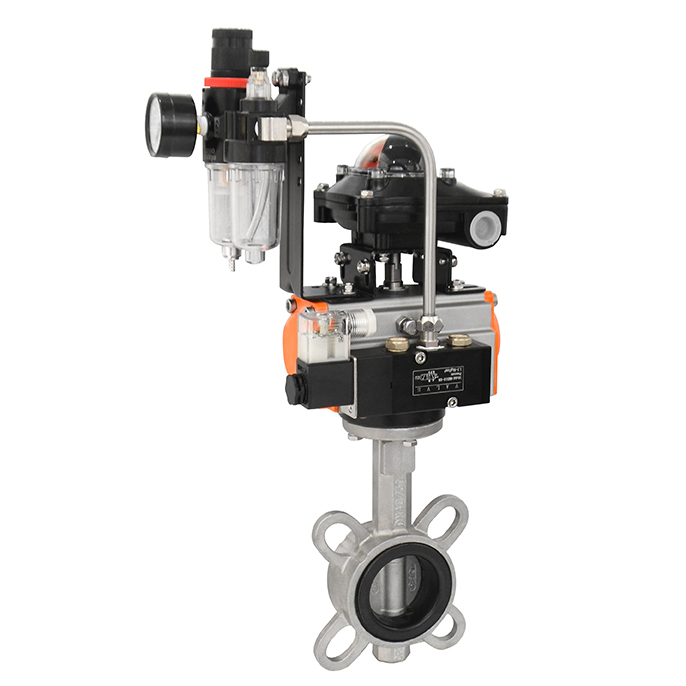

(2)氣動蝶閥
(3)液動蝶閥
(4)手動蝶閥
二、按結構形式分：
(1)中心密封蝶閥
(2)單偏心密封蝶閥
(3)雙偏心密封蝶閥
(4)三偏心密封蝶閥
三、密封面材質分：
(1)軟密封蝶閥。
1)密封副由非金屬軟質材料對非金屬軟質材料構成。
2)密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。
密封副由金屬硬質材料對金屬硬質材料構成。
密封副由金屬硬質材料對金屬硬質材料構成。
四、按密封形式分：
(1)強制密封蝶閥。
1)彈性密封蝶閥：密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
2)外加轉矩密封蝶閥：密封比壓由外加于閥門軸上的轉矩產生。
(2)充壓密封蝶閥：密封比壓由閥座或閥板上的彈件密封元件充壓產生。
(3)自動密封蝶閥：密封比壓由介質壓力自動產生。
四、按工作壓力分：
(2)低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。
(4)高壓蝶閥。公稱壓力PN為10.0--80．0MPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。
五、按工作溫度分：
(1)高溫。t>450 °C的蝶閥。
(2)中溫蝶閥。120 C
(3)常溫蝶閥。一40C
(4)低溫蝶閥。一100
(5)超低溫蝶閥。t<一100 °C的蝶閥。
六、按連接方式分：
1、對夾式蝶閥
對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。
對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
2、法蘭式蝶閥
法蘭式蝶閥為垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈
為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。
3、凸耳式蝶閥
4、焊接式蝶閥
焊接式蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蝶閥，蒸汽疏水閥，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：www.nli5r.cn，或撥打免費咨詢熱線400 111 9611。
